料位测量系统,混凝土搅拌站

• 2017-04-18 15:54
• 字号 ^{+ -}

料位测量系统通过安装于仓顶的重锤式料位计探测筒仓内料面位置，获取上空值，并通过料仓有效高度、锥体高度、堆积密度、堆积密度算法获取仓内物料存量，对仓内存量有预期，配合报警系统，可防止“冒顶”发生，同时也可以作为无人值守磅房分仓的重要参考。

根据调试的细致度，可获得误差为2~10吨的实时重量，该功能可与ERP系统对接，获取精准的日盘点、周盘点、月盘点数据，为物料系统管理提供决策依据。

重锤式料位计

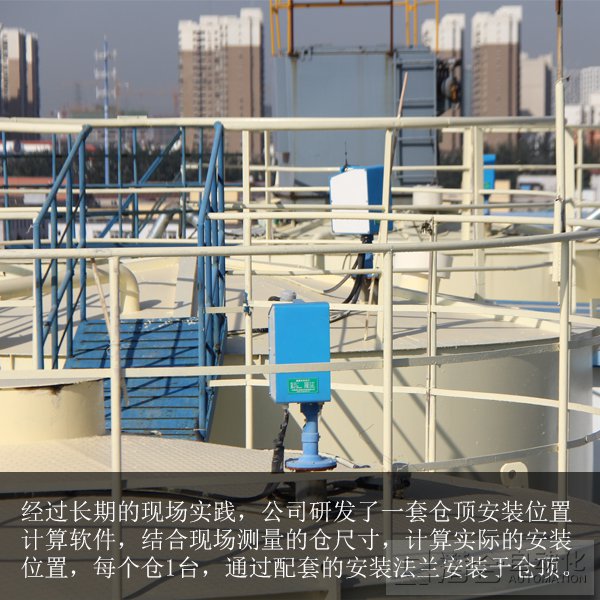

经过长期的现场实践，公司研发了一套仓顶安装位置计算软件，结合现场测量的仓尺寸，计算实际的安装位置，每个仓1台，通过配套的安装法兰安装于仓顶。

阻旋式料位计

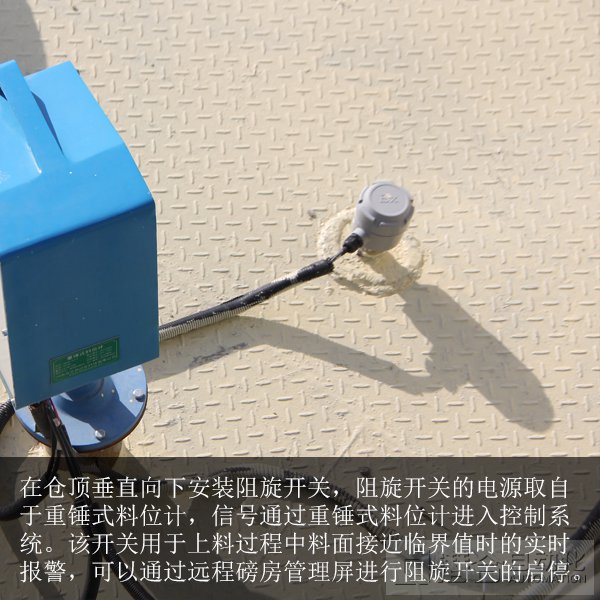

在仓顶垂直向下安装阻旋开关，阻旋开关的电源取自于重锤式料位计，信号通过重锤式料位计进入控制系统。该开关用于上料过程中料面接近临界值时的实时报警，可以通过远程磅房管理屏进行阻旋开关的启停。

磅房显示屏

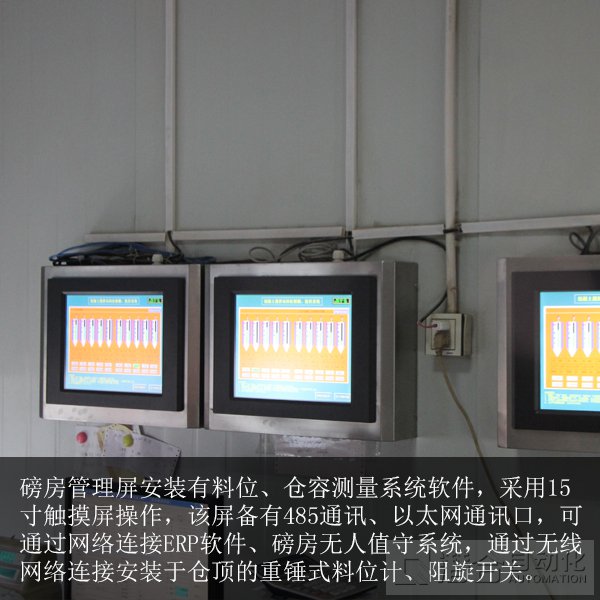

磅房管理屏安装有料位、仓容测量系统软件，采用15寸触摸屏操作，该屏备有485通讯、以太网通讯口，可通过网络连接ERP软件、磅房无人值守系统，通过无线网络连接安装于仓顶的重锤式料位计、阻旋开关。

现场报警箱

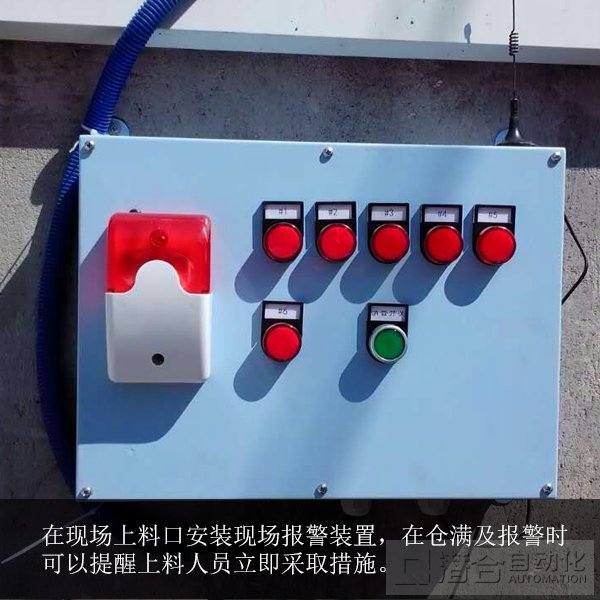

在现场上料口安装现场报警装置，在仓满及报警时可以提醒上料人员立即采取措施。

○ 该系统具有定时、触发两种探测方式，可通过485远程通讯、料位计内操作面板、磅房管理屏进行功能设置；

○ 系统上空值探测精度为满量程的0.25%，实时仓容测量误差根据实际情况在2-10吨；

○ 该系统可通过更新磅房管理屏软件实现与安全上料系统的无缝对接。
